SHELLY PLUS ADD-ON

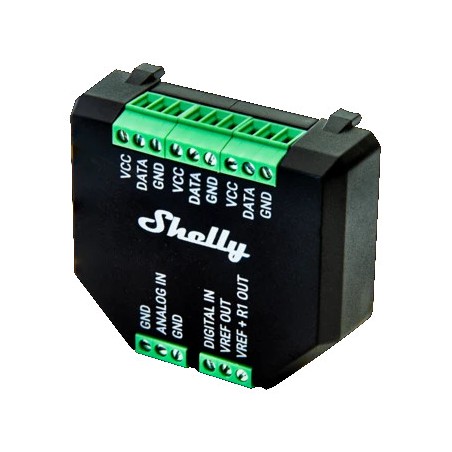

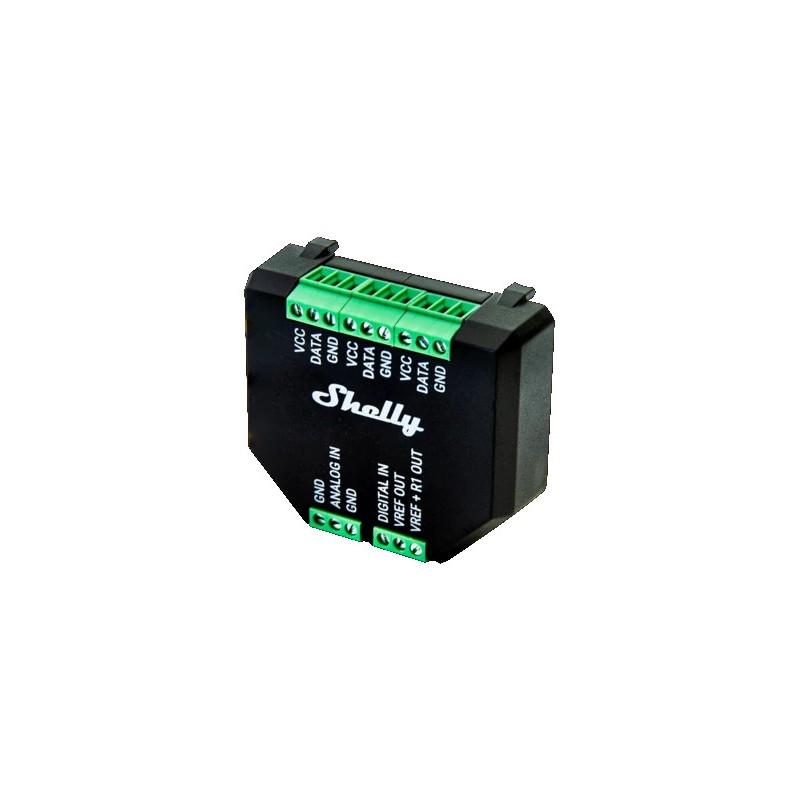

Shelly PLUS ADD-ON, adaptateur interface, isolation galvanique, pour sondes température type DS18B20, DHT22 ou certains autres capteurs ou sondes du monde Arduino, pour la famille Shelly PLUS sur lequel il se monte (se clippe).

Il est donc le compagnon d'un Shelly-PLUS- (Shelly-PLUS-1, 1PM, i4, 2PM) qui lui sert d'hôte, l'alimente et lui fourni le support logiciel indispensable à son fonctionnement car il n'est pas autonome.

Shelly PLUS ADDON permet de connecter en toute sécurité (isolé du secteur) toute une famille de sondes, capteurs, certains issus du monde Arduino.

Il propose :

Entrées

• 1 entrée analogique : ANALOG IN
• 1 entrée numérique : DIGITAL IN

Alimentations  et références

• 1 tension de référence : VREF OUT
• 1 tension de référence en série avec une résistance de 10 kOhms (PULL-UP) : VREF +R1 OUT
• 2 terminaux de mise à la masse : GND

BUS Interface "1-Wire"

• 3 sorties alimentation : VCC
• 3 entrées data : DATA
• 3 terminaux de mise à la masse : GND

Capteurs supportés :

5x DS18B20 ou 1x DHT22 ("ou" exclusif)

Résistances CTN (à coefficient de température négatif) 10kOhms et B=4000K

Photorésistances

Capteurs PIR

Capteurs d'humidité du sol

Capteurs de proximité à ultrasons

Capteurs de niveau de liquide à effet capacitif

Détecteurs de niveau sonore

Toute sonde ou capteur analogique à sortie variable de 0 à 10V

Dimensions : 37 x 42 x 15 mm environ

Poids : 105 g

Température de fonctionnement : -20°C à 40°C

Humidité supportée : de 30% à 70%

Alimentation : 3,3Vcc fourni par le Shelly PLUS hôte qui le supporte

Consommation : < 0,5W (hors alimentation capteurs/sondes

Courant max en sorite VCC : 10 mA

Courant max en sortie VREF OUT : 1 mA

Shelly hôtes supportés : série Shelly-PLUS (1, 1PM, i4/i4DC)

Entrée numérique : -15 V à 0,5 V (TRUE) / 2,5 V à 15 V (FALSE)

Entrée analogique : de 0 à 100% (seuil de déclenchement d'un rapport : 1% de variation )

Gamme de mesure : 0 à 10V (seuil de déclenchement d'un rapport : 0,1V de variation)

Précision de l'entrée analogique : mieux que 5%
