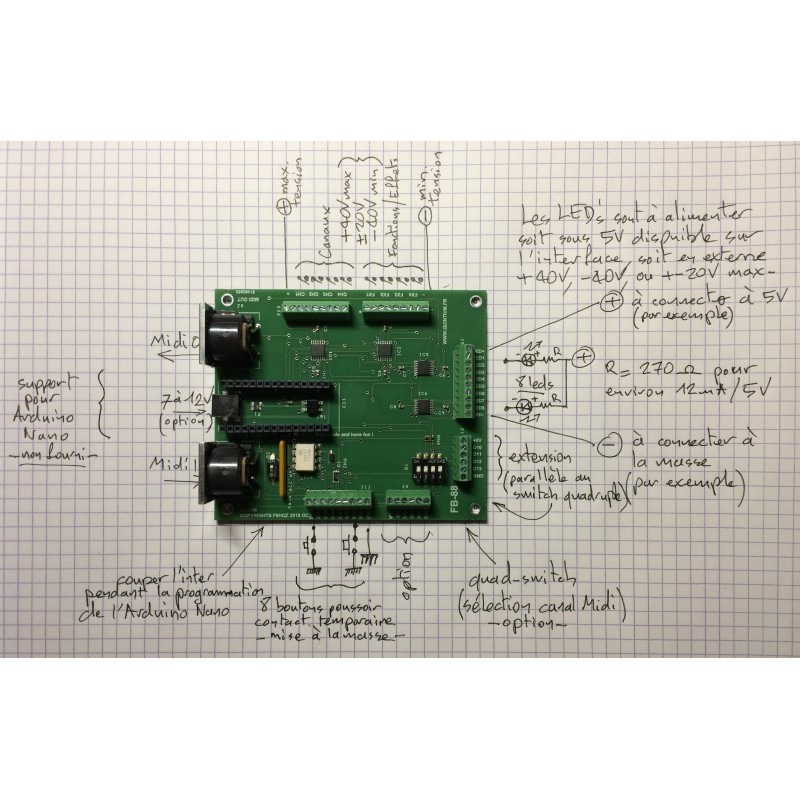

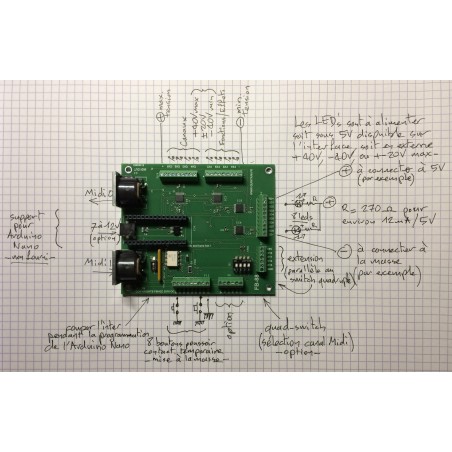

Exemple de câblage du FB-88
search
  • Lors de l'exposition Maker Faire Paris novembre 2018
  • Exemple de câblage du FB-88
  • carte avec et sans Arduino Nano
  • Carte avec et sans Arduino Nano
  • carte avec et sans Arduino Nano
  • Carte en cours de câblage pour un projet personnel de pédalier pour un préampli Carvin Quad-X Amp de 1992
  • Tournevis pour les borniers fournis si achat des borniers
  • Tournevis pour les borniers fournis si achat des borniers
  • FB-88 interface Midi footswitch pour Arduino Nano

FB-88 interface Midi footswitch pour Arduino Nano

66,85 €
TTC
55,71 € HT

Interface ("shield") pour Arduino Nano (en option, non fourni avec la carte interface, mais dispo sur notre site).

Le FB-88 est le circuit logique pour réaliser un pédalier (footswitch) ou interface Midi qui se connecte sur un ampli/préampli de guitare électrique par ses entrées pour pédalier extérieur.

Peut être fournie avec ou sans les borniers à vis (tournevis pour borniers fournis dans ce dernier cas).

Borniers à vis : NON - Non fournis
Quantité

Le FB-88 est une interface à connecter à votre combo, tête, ampli ou préampli de guitare via ses connecteurs pour pédalier externe qui reçoit un contrôleur Arduino Nano (non fourni, disponible en option et programmé avec notre code source exemple) qui lui sert de cerveau en injectant le logiciel adéquat.

Permet d'upgrader un matériel non Midi (ampli ou préampli guitare avec des entrées pour footswitch par exemple) ou de fabriquer un footswitch Midi pour piloter en aussi des machines Midi, pédale, multi-effets Midi en remote, ou l'inverse, recevoir des instructions Midi de surface de contrôle ou logiciel Midi et commuter ses canaux sur son ampli non Midi.

Peut aussi servir de translateur Midi (conversion à la volée des instructions ou infos Midi).

Nécessite donc de lui insérer un Arduino Nano programmé pour l'exploiter comme interface pour ce dernier (non fourni, en option).

Peut s'acheter avec ou sans les borniers à vis qui reçoivent vos différents fils électriques nécessaires au câblage de votre projet.

Le FB-88 isole et protège l'Arduino Nano (jusqu'à 8kV, décharge électrostatique du corps humain), évitant ainsi de détruire malencontreusement ses entrées/sorties en servant de "tampon" et d'adaptateur, tout en acceptant de se connecter à des logiques propriétaires à tension négative par rapport à la masse châssis (max 40V asymétrique positif ou négatif par rapport à la masse, ou symétrique +-22V).

Les "commutateurs" utilisés pour les sorties sont capables de passer du continu ou un signal audio.

Caractéristiques principales :

- 8 entrées pour bouton poussoir à contact ON temporaire

- 8 sorties pour témoin lumineux (par ex: LEDs et sa résistance série de limitation de courant) 40mA max, tensions supportées +40V 0V, ou 0V -40V, ou +-22V symétrique pour l'ensemble, gabarit fixé par la tension de référence appliquée à 2 entrées spécifiques, <10 Ohms (passant), anti-rebond, passe du continue ou de l'audio

- 8 sorties (comme un interrupteur simple) façon boucle de courant 40 mA max, tensions supportées +40V 0V, ou 0V -40V, ou +-22V symétrique pour l'ensemble, gabarit fixé par la tension de référence appliquée à 2 entrées spécifiques, <10 Ohms (passant), anti-rebond, passe du continue ou de l'audio

- 1 connecteur DIN entrée Midi

- 1 connecteur DIN sortie Midi (programmable en Midi Thru)

- carte interface alimentée par l'Arduino Nano qu'il doit recevoir (non fourni) soit 5Vcc sur sa Mini-B USB), ou 7 à 12Vcc recommandés sur un connecteur d'alimentation sur le FB-88 (protégé des inversions de polarité accidentelles par un pont redresseur) qui possède un fusible CMS réarmable. Tension finalement appliquée à la broche VIN de l'Arduino Nano.

- fourni avec ou sans les borniers à vis (si fourni sans les borniers, vous devrez souder vos fils directement sur la carte, si fourni avec borniers, petit tournevis fourni également).

- exemple de programmation de l'Arduino Nano en Open Source à télécharger ici :

https://github.com/F6HQZ/FB-88-Midi-footswitch-shield-for-Arduino-Nano-and-guitar-preamp-or-amp/wiki

ou sur notre site ici :

https://www.quintium.fr/accueil/40-fb-88-c-source-code.html
